詳細參數：
一、概述
FXS-SG-□型防爆聲光警報器為一體式產品（即聲報警和光報警合為一體），可以和國內外任何廠家的火災報警控制器配套使用。當現場發生事故或火災等緊急情況需要發出聲光報警時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲光報警信號，完成報警目的。也可以同手動報警按鈕配合使用，達到簡單的聲、光報警目的。
本產品符合國家防爆標準GB3836-2010的有關規定，經國家指定的檢驗機關檢驗合格，并取得了防爆合格證書�？蛇m用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。
二、主要技術參數
1.防爆標志： ExdibⅡCT6
2.環境溫度：－30℃～＋50℃
3.相對濕度：≤95％
4.大氣壓力：80～110 kPa
5.工作電壓：DC24V±6V
6.聲音報警電流：≤550mA
7.聲響強度：≥115dB
8.光報警電流：（本安輸出）：≤50mA
9.本安端最高輸出電壓：≤27V
10.本安端最大短路電流：≤100mA，工作電路≤50mA
三、外形尺寸與安裝布線

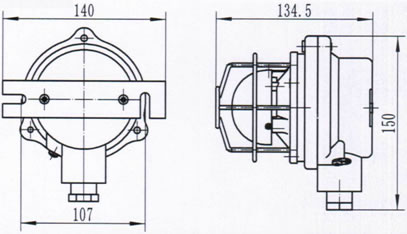

1.外形尺寸
2.安裝方法
根據現場情況用M6膨脹螺釘通過聲光報警器固定爪，將防爆外殼固定。電纜的引入裝置采用導管密封裝置結構，密封材料采用環氧樹脂灌封（由廠家提供），電纜外徑≤8mm，電纜的防爆進線口為M22×1.5內螺紋。
3.接線：
松開聲光報警器外殼固定螺釘，打開隔爆腔將電纜從一側進線口穿入，DC24V電源線接在線路板的輸入端子D、D上，無極性要求。
|
