詳細參數：
一、概述
FXS-SB-□型防爆手動報警按鈕是非編碼開關型按鈕，適用于安裝在含有易燃易爆氣體的場所，當人工確認火災事故發生時，按下此按鈕（用拇指按壓黑點處）即可向火災報警控制器發出報警信號，且指示燈常亮。
本產品可以和國內外任何廠家的火災報警控制器配套使用。有自鎖功能，當火災解除后可通過專用復位孔復位。防塵防水性能良好，滿足最新國標要求，并能有效抵御灰塵污染和潮濕空氣的影響。
本產品符合國家防爆標準GB3836-2010的有關規定，經國家指定的檢驗機關檢驗合格，并取得了防爆合格證書。可適用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。
二、主要技術參數
1.防爆標志： ExdⅡCT6
2.環境溫度：環境溫度：－30℃～＋50℃
3.相對濕度：≤95％
4.大氣壓力：80～110 kPa
5.工作電壓：DC24V（指示燈電源）
6.觸點容量：0.3A
7.防護等級：IP59
8.重量：1kg

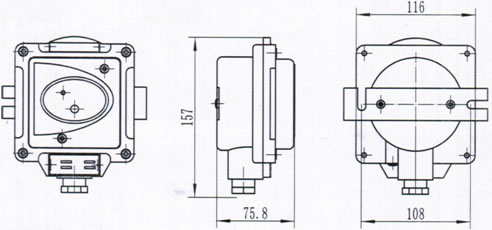

三、外形圖
四、安裝與接線
1.安裝：根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝使用M6螺釘通過按鈕安裝板將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5米。立柱式安裝需用專門立柱在地面上固定，安裝要求與壁掛式安裝相同。電纜的引用裝置，B級采用封口螺帽壓緊密封圈結構；C級采用密封填料函結構。
注：產品向系統連接時，采用截面積S≥1.5mm2的通用電纜連接。
2.接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖），連接好后，將按鈕蓋與體裝好。
D、D為DC24V電源（無極性），S、S為無源輸出接點（0.3A），X、X為消火栓無源輸出接點（3A），F、F為反饋輸入端。
|
