一、 概述

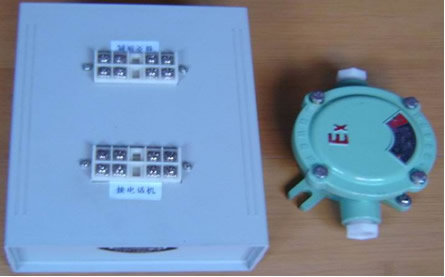

OZH—3型防爆本安電話機耦合器接在電話交換機（或其它調度電話交換機）和防爆本安電話機之間，是本安型防爆電話機的關聯設備。該耦合器可以同所有類型的本安型防爆電話機配套使用。
該耦合器采用先進的電子開關電路，采取過流過壓保護措施，當送入耦合器的電壓或送給防爆本安電話機的電流超過安全閥值時，電子開關開始動作，把輸出電壓和輸出電流限制在安全閥值以內，使由交換機經耦合器送給防爆本安電話機的能量限制在安全范圍之內，實現防爆的目的。
二、 主要技術參數
1、 環境溫度：－30～＋50℃
2、 相對濕度：≤95％
3、 大氣壓力：80～110KPa
4、 防爆標志：Ex［ib］ⅡCT6
5、 最高饋電電壓：DC60V
6、 最高振鈴電壓：AC90V
三、 安裝
1、 防爆本安電話機耦合器放在安全區，距離防爆區越近越好。

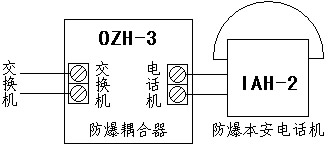

2、 該耦合器電路上標有“交換機”的一端應接在電話交換機的一對用戶線上；標有“電話機”的一端應接在防爆本安電話機（或本安麥克風）上。切記兩端不能接反，如接反將使耦合器喪失防爆性能。接線：對于4門和多門耦合器，端1和1＇接一對用戶線；2和2＇接一對用戶線；……以此類推。
3、 該耦合器電路為本質安全型電路，如失效和損壞應由專業人員維修，更換電路元器件時不許更改其參數，以免影響防爆性能。
